設備簡介

此設備是用於單排（10個以內）串聯或並聯或多串多並的電芯自動貼正極青稞紙，自動內阻電壓分選，正負極檢測，自動裁剪鎳片，自動點焊的一套三合一功能的自動化設備。

技術參數

自動貼青稞紙機技術參數

輸入電壓/功率：單相220V，1000W，50Hz

外形尺寸L*W*H：1200*850*1650MM

設備氣壓：0.4-0.6Mpa

適用電芯：18650

設備重量：400KG

衝墊動力：電動、變頻調速

上料方式：投放 18650 電芯到料鬥連接到自動貼青稞紙機

材料規格要求：卷料最大直徑 350MM，卷芯內直徑
72-75MM，寬 100MM

工作效率：>=80PPM

人工時效：可節省 2-3 人

麵墊外形：外徑 17.8MM，內徑：9MM

麵墊材料：青稞紙或 PVC 材料

串並聯自動點焊機參數：

工作電壓：單相 AC220V±5%/50Hz

功率：P≤3500W

使用氣壓; 0.4-0.8Mpa

適應範圍： 18650 電芯12顆以內任意串並聯組合
適合鎳片： 盤型鎳帶，寬度5-8mm 可定製，厚度0.1-0.15mm
點焊效率：根據不同的拚接模式大約2500-3000 個電芯/小時
標配電源：精密雙脈衝電源、直流儲能電源可選
電控器件：采用HMI 、PLC、閉環電機控製，品牌傳感器等配件。
焊點方式：單點/雙點/三點可選，焊點間距可調
設備重量：約 200 ㎏
外形尺寸：1460（長）×670（寬）×1450（高）mm

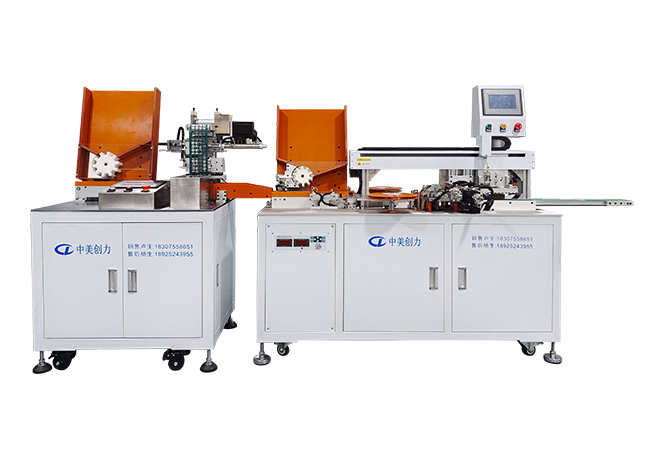

設備展示
