一、功能說明

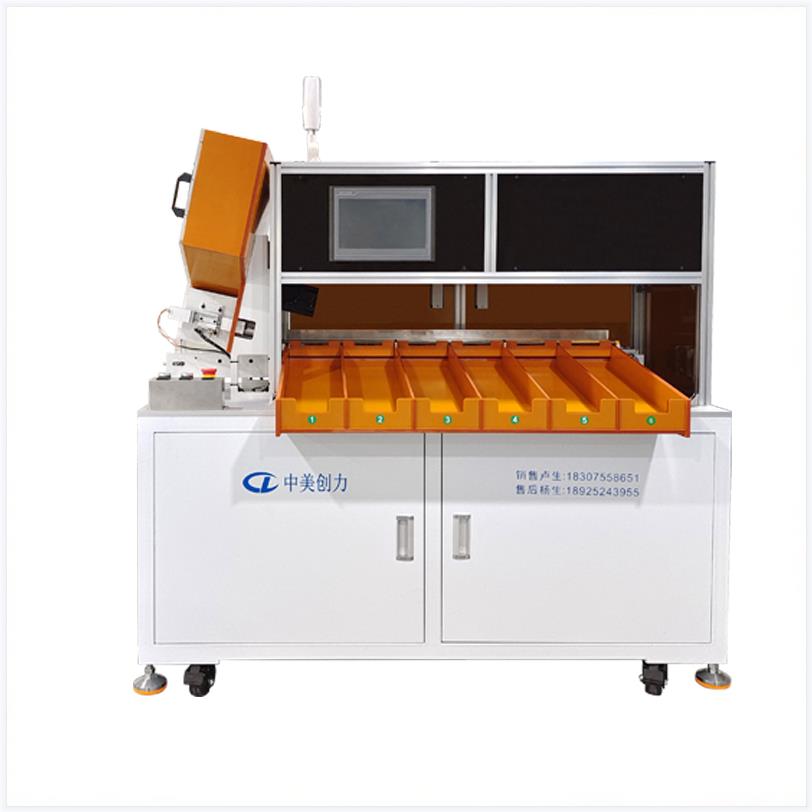

6 檔通用電池分選機是一款用於圓柱電池的內阻、電壓等參數的測試分選設備，自帶高精密內阻、電壓自動測試係統，該設備根據在人機界麵軟件上設定的內阻、電壓值精確的將電池送入到指定檔位，係統最多可實現 6 檔（5 個 OK 檔，1 個 NG檔）分選。此設備每小時可測試配組電芯 4200 支左右。

二、特點介紹

1、適用電芯：通用32140/33138

2、設備操作簡單，無須專業人員培訓，工人均能輕鬆掌握

3、設備采用 PLC+觸摸屏控製，PLC 負責電池入料，運料，收料等動作，觸摸屏負責電池測試儀表數據采集存儲，電壓內阻等級分選設置，電池參數管理等，操作簡單易學，工作效率高，節省人力成本，產品性能良好。

4、檢測機構采用專用探針兩通道同時測量增加U型磁力定位槽，在不分正負極的情況下，大大提高了測試的準確性能。

5、出料結構

料槽結構設計簡潔大方，使出料更加快速整齊，係統性能穩定，5個分選配阻通道1個不合格通道，維護方便。

三、工藝流程

通過人機界麵的軟件設定電池內阻，電壓等參數，由 PLC 自動完成如下功能：人工裝填電池→上料輪送料→測試氣缸測試分選（測試儀上傳數據，軟件分選）→皮帶傳送電池→推料氣缸將電芯分選到指定檔位；設備配置聲光報警，可分選完成自動停機，滿料報警，故障報警等。操作參數可根據客戶的實際要求設定。

四、設備技術參數

• 工作電壓：單相 AC220V±5%/50Hz, 功率：P≤700W
• 工作氣源：0.4~0.6Mpa
• 適應電池規格：32140/33138 圓柱電芯
• 分選效率：≥ 70PPM
• 設備重量：約 200 ㎏
• 外形尺寸：1350（長）×820（寬）×1420（高）mm
• 分選機框架材料：優質厚冷軋板製作。
• 電控器件：采用 HMI、PLC、步進電機控製，品牌傳感器等配件。
• 操作配置：HMI
• 儀器：和普 HK3561
• 分選參數：開路電壓、交流內阻

開路電壓：精度 +/- 0.10% rdg， 顯示分辨率 0.1 毫伏

交流內阻：精度 +/- 0.5% rdg， 顯示分辨率 0.01 毫歐
