一、設備簡介

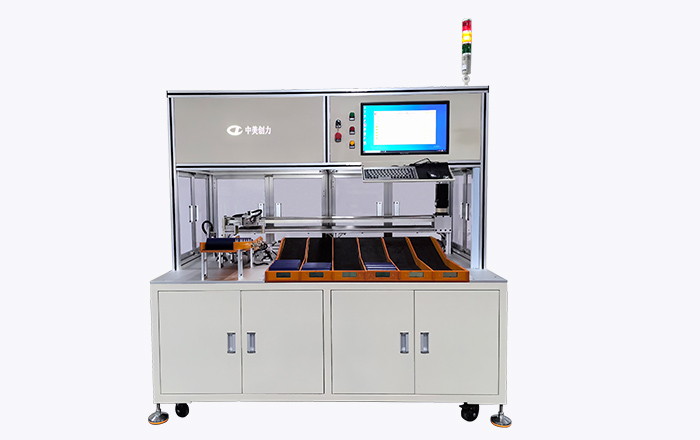

6 檔OCV測試分選機是一款用於對圓柱電池進行掃碼，並測試內阻、電壓等參數並進行數據綁定方便產品追溯的測試分選設備。自帶高速掃碼槍，高精密內阻、電壓自動測試係統。並可根據兩次測試的電壓自動計算K值，該設備根據在人機界麵軟件上設定的內阻、電壓值、K值精確的將電池送入到指定檔位，係統最多可實現 6 檔（5 個 OK 檔，1 個 NG 檔）分選。掃碼槍讀取的條碼信息和測試的內阻電壓數據綁定並存儲在係統上。此設備每小時可測試配組電芯 1000 支左右，且結構設計簡潔大方，性能穩定。

二、設備特點

1、自帶高速掃碼槍，高精密內阻、電壓自動測試係統。

2、分選通道為5個合格檔，1個不良檔。

3、兩次測試的K值進行分檔。

4、分選精度高，穩定高效。

5、萬向活動腳輪，設備在移位時能輕鬆移動。

三、技術參數

• 工作電壓：單相 AC220V±5%/50Hz,   功率：≤800W
• 工作氣源：4~0.6Mpa
• 適應電池規格：60150圓柱電芯
• 分選效率：≥ 15PPM
• 設備重量：約 300kg
• 外形尺寸：1850（長）×1220（寬）×1775（高）mm
• 掃碼槍：配備高分辨率掃碼槍，電芯大小通用
• 電控器件：采用 HMI、PLC、步進電機控製，品牌傳感器等配件
• 分選參數：開路電壓、交流內阻

開路電壓：精度 +/- 0.05% rdg ，+/- 2dgt， 顯示精度 0.0001 伏

交流內阻：精度 +/- 0.5% rdg，+/- 2dgt， 顯示精度0.01 毫歐
